預分支電纜YFD-YJV

適用范圍

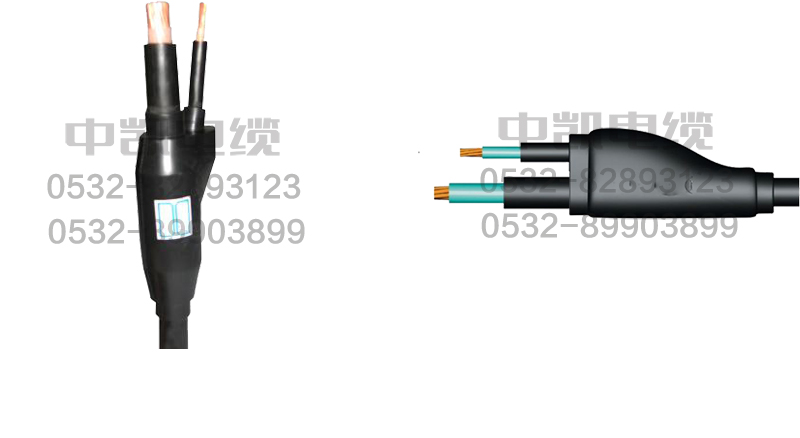

預分支電纜由三部分組成：

  1、主干電纜；

  2、分支線；

  3、起吊裝置，并具有三種類型：普通型、阻燃型、耐火型。

預分支電纜是高層建筑中母線槽供電的替代產品，他具有供電可靠、安裝方便、占建筑面積小、故障率低、價格便宜、免維修維護等優點，適用于交流額定電壓為0.6/1KV配電線路中。廣泛應用于高中層建筑、住宅樓、商廈、賓館、醫院電氣豎井內垂直供電，也適用于隧道、機場、橋梁、公路等供電系統。

預制分支電纜基本表示方法

  由“YFD-特種代號-型號-額定電壓/主電纜規格/支電纜規格”組成，絞合型和多芯型在YFD后分別加“J”或“D”。

例如：?jiǎn)涡拘?，額定電壓U0/U為0.6/1kv、耐火型、銅導體、交聯聚乙烯絕緣、聚氯乙烯護套、主電纜標稱截面為150m㎡（中線或保護中線截面為70平方毫米），支電纜標稱截面為35平方毫米（中線或保護中線截面為25平方毫米的）的預制分支電纜表示為：

  三相四線制系統：

    YFD-NH-YJV-0.6/1

    3(1X150)+1X70/3(1X35)+1X25

    或YFD-NH-YJV-0.6/1 4(1X150)/4(1X35)

  三相四線制系統：

    YFD-NH-YJV-0.6/1

    4(1X150)+PE(1X70)/4(1X35)+PE(1X25)

上述表示方法亦可用單獨書寫的分支電纜表示 ：

如YFD-NH-YJV-0.6/1 4(1X150)+ PE(1X70)/4(1X35)+PE(1X25)可表示為：

  主電纜：YFD-NH-YJV-0.6/1 4(1X150) + PE(1X70)

  支電纜：YFD-NH-YJV-0.6/1 4(1X35) + PE(1X25)

預制分支電纜的優點

1、 具有優良的供電可靠性

   （1） 主干電纜導體無接頭，連續性好，減少了故障點。

   （2）預制分支電纜接頭采用工廠全程機械化制作，大大降低了人為因素造成質量不穩定現象。

   （3）分支接頭結構合理并引進日本先進工藝制作，接觸電阻極小，不受熱脹冷縮影響。

   （4）短時間完成分支接頭成型，避免了接頭處銅導體長時間暴露空氣中產生氧化而導致接觸電阻變化。

2、可明顯降低配電成本

   與母線槽比，可降低工程造價，并且技術經濟指標高，綜合經濟效益顯著。

3、品種規格多，選用靈活，任意組合

   （1）主干電纜從 10 mm 2 ~630 mm 2 , 支線電纜從 6 mm 2 ~400 mm 2 任意組合。

   （2）電纜的品種較多，主要有 FZ-VV 、 FZ-ZR-VV 、 FZ-NH-VV 、 FZ-YJV 、 FZ-ZR-YJV 、 FZ-NH-YJV 、 FZ-WL-ZR-YJE 、 FZ-DL-NH-YJV 等，可根據需要選用。

   （3）分支接頭可根據樓層需要任意設定分支位置。

4、安裝環境要求低、施工方便

   （1）占用建筑面積小，有利于建筑面積的有效使用，對土建的空間尺寸要求低。

   （2） 使用環境要求低，安裝精度要求低。

   （3）安裝簡單方便，安裝技術要求不高，安裝設備僅需一臺卷繞機即可，且安裝周期短，僅為母線槽安裝工時的5%-10% ，安裝勞動強度低。

   （4）由于電纜的彎曲半徑小，大大降低了安裝難度，縮小了空間尺寸。

5、優良的抗震性、氣密性、防水性和耐火性

   （1）優良的抗震性，一般機械連接母線槽接頭，在墻體震動后會發生接頭松動，而預制分支電纜則不會受到影響。特別是在通過建筑沉降縫時不需要任何措施。

   （2）良好的氣密性和防水性，能在潮濕的環境中正常運行，也能在露天及埋地敷設。

采用“ NH ”型的預制分支電纜，可在燃燒情況下，保持 90min 的正常供電運行。

6、免維護

   （1）預制分支電纜按規定方法安裝后，一次性開通率高。

   （2）正常運行的預制分支電纜系統平時不需要作維護保養。
